Simulação de uma cruzeta (spicer) |
|
|
Foi utilizado o software MSC.Superforge 2004, sendo necessárias 7 horas para a conclusão da simulação, onde foi possível determinar o comportamento do fluxo de material no decorrer do processo, conforme a figura 1. |
|

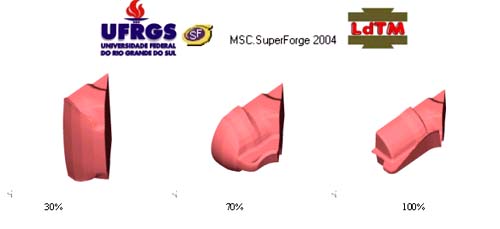

 Fig 1 - comportamento do fluxo do material para diferentes reduções (30, 70 e 100%) |
|
| Diante destes resultados, foi realizado o teste para verificar a simulação. A figura 2, mostra a peça obtida após a conformação. | |

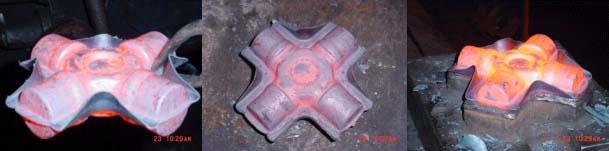

 Figura 2 - otimização do forjamento da cruzeta. |
|
| Através da figura 1 podemos ver que se confirmam os resultados apresentados pela simulação. Comparando as figuras 1 e 2, nota-se a semelhança da rebarba. A peça forjada apresenta uma distribuição irregular devido a dificuldade de garantir o posicionamento concêntrico do tarugo na matriz e também ao fato do tarugo ser cisalhado, o que acarreta uma forma irregular (figura 3). | |
 Figura 3 - forma irregular do tarugo após cisalhado. |
|
